Klimaanlage A6 C4 V6

Schaltpläne zur Klimaanlage Audi A6 C4 mit V6 Motor

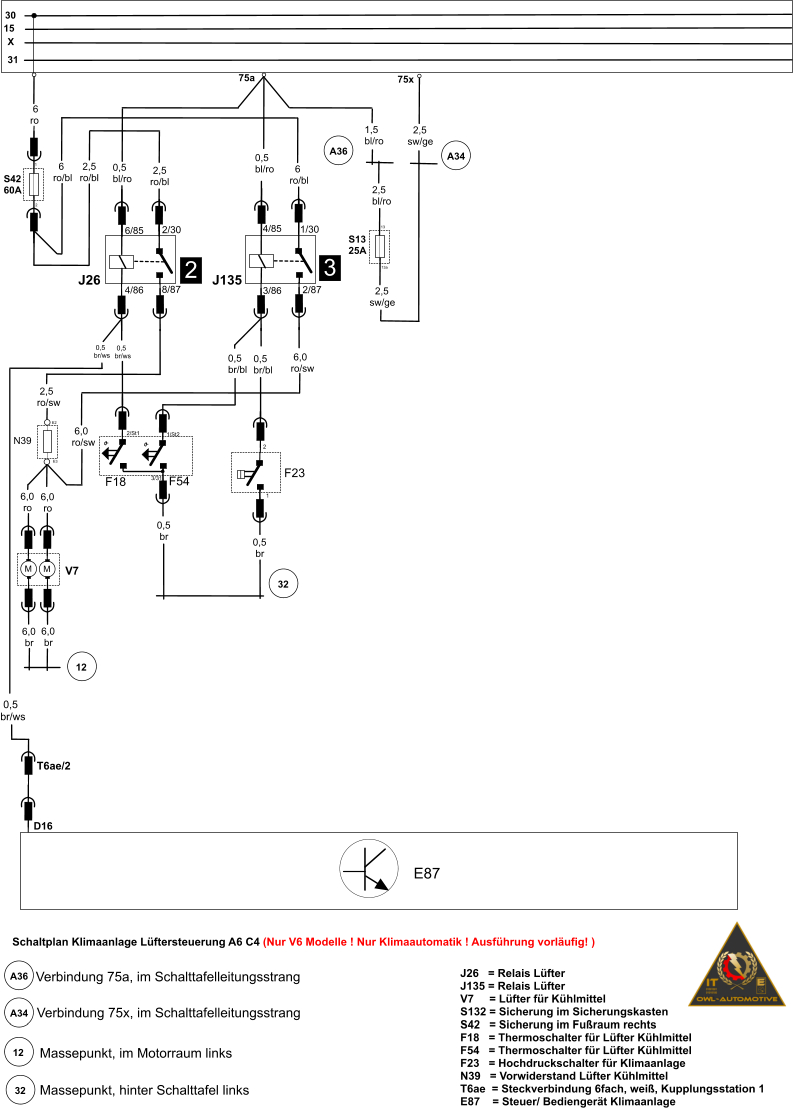

Lüftersteuerung Kühlmittel mit Klimaanlageneingriff



Klimaanlage A6 C4 Schaltplan
Klimaanlage A6 C4 Schaltplan

Drucken

SSL & http://

SSL & http://

Da momentan die Sicherheitsthematik wieder im Fokus der Medien steht, habe ich den Hinweis zur SSL Verschlüsselung der Seite noch einmal zentraler platziert. Das habe ich zum einen deshalb getan, da mich verschiedene Nutzer angeschrieben und sich über mangelnde Sicherheit beschwert hatten.

Die Probleme der Nutzer konnten jedoch schnell lokalisiert werden und es handelte sich fast durchgehend um veraltete Browserversionen, die zum Teil sogar vor der Verschlüsselung durch SSL gewarnt haben.

Ich möchte daher an dieser Stelle darauf hinweisen, dass die Grundsätze der Sicherheit nicht nur bei dieser Seite liegen und natürlich Browser bzw. Endgeräte ebenfalls auf einem aktuellen Stand gehalten werden müssen.

Wer sich mit dem Thema vertraut machen möchte, dem kann ich den Chaosradio Podcast 248 zu diesem Thema empfehlen. Es wird dort verständlich erklärt und ist auch für Einsteiger gut geeignet.



Externer Link zum Chaosradio Podcast 248

Drucken

Audi Motor ABC

Audi Motor ABC

Inhaltsverzeichnis

 Motorgenerationen

 Motordaten

 Steuerzeiten

Ventiltrieb

Ventiltrieb Prüfarbeiten









Generationen

I

Der Motor mit dem Kennbuchstaben wurde in 2 Generationen gebaut, die sich an der Ölpumpe und dem Ventiltrieb unterscheiden lassen. Die Motorgeneration 1 besitzt seitlich an der Ölpumpe eine Verschlußschraube, die bei der Generation 2 entfallen ist. Im unteren Bild sieht man die Generation 1 mit Verschlußschraube am Öldruckregelventil.

Oelpumpe Audi ABC 2,6



Diese Generation wurde laut Dokumentation bis zur Fahrgestellnummer 4A S_026 714 verbaut. Es wurde ebenfalls der schwere Ventiltrieb verbaut, der die Kurzbezeichnung "M" trägt und nicht gesondert gekennzeichnet wurde.

II

Bei der zweiten Generation wurde der leichte Ventiltrieb mit dem Kürzel "S" verbaut und mit einem Körnerschlag an der Aufhängöse des Zylinderkopfes gekennzeichnet. Die Schraube und das Öldruckregelventil an der Ölpumpe sind entfallen.

Die Generation 2 wurde laut der Dokumentation ab Fahrgestellnummer 4AS_026 715 verbaut

ABC Motor Kennzeichnung Ventiltrieb









Die Motordaten



Fertigung ca.08/1994
Hubraum 2598ccm
Leistung kW bei 1/min       110 / 5760
Drehmoment Nm bei 1/min 225 / 3500
Bohrung ∅ mm 82,5
Hub mm 81,0
Verdichtung 10,0
ROZ empfohlen 95
ROZ mindestens 91 1
Einspritz / Zündsystem Multi Point Fuel Injection (MPFI)
Klopfregelun Ja
Lambdaregelung Ja
Katalysator Ja
Saugrohrumschaltung Nein










Steuerzeiten



Einlaß öffnet nach OT
Einlaß schließt nach UT 44°
Auslaß öffnet vor UT 40°
Auslaß schließt vor OT






Einlaß öffnet nach OT 10,5°
Einlaß schließt nach UT 45° 45`
Auslaß öffnet vor UT 37,5°
Auslaß schließt vor OT 2,55°







Ventiltrieb



Hinweise laut Audi Instandsetzungsvorgaben

Zylinderköpfe mit Rissen zwischen den Ventilsitzen bzw. zwischen einem Ventilsitzring und dem Zündkerzengewinde können ohne Herabsetzung der Lebensdauer weiter verwendet werden, wenn es sich um leichte, max. 0,3mm breite Anrisse handelt oder nur die ersten 4 Gewindegänge des Zündkerzengewindes gerissen sind.

Nach dem Einbau der Nockenwellen darf der Motor 30 Miuten lang nicht gestartet werden, da die hydraulischen Ausgleichselemente sich erst setzen müssen. Sollte der Motor trotzdem gestartet werden, können die Ventile auf den Kolben aufsetzen.





Ventiltrieb "M" (schwer)

Maß           Einlaßventil     Auslaßventil
∅a mm 39,5 ±0,15 32,9 ±0,15
∅b mm 7,97 ±0,02 7,95 ±0,02
c mm 91,85 91,15
α <° 45 45

 Ventiltrieb "S" (leicht)

Maß           Einlaßventil     Auslaßventil
∅a mm 39,5 ±0,15 32,9 ±0,15
∅b mm 6,92 ±0,02 6,92 ±0,02
c mm 91,85 91,15
α <° 45 45









Prüfarbeiten Ventiltrieb

Hydraulische Tassenstößel überprüfen



Hinweise laut Audi Instandsetzungsvorgaben:

- Hydraulische Tassenstößel können nicht instand gesetzt werden

- Unregelmäßige Ventilgeräusche während der Startphase sind normal



Benötigte Werkzeuge:

- Holz- oderKunststoffkeil (ca. 1-1,5cm breit)

- Fühlerblattlehren



Ablauf:

1. Motor starten und laufen lassen bis ca. 80°C Kühlwassertemperatur erreicht sind

2. Drehzahl für 2 Minuten auf ca. 2500 Umdrehungen anheben

    Sind die unregelmäßigen Geräusche noch vorhanden sollten zunächst die Ölrückhalteventile ersetzt werden.

    Hat der Austausch der Rückhalteventile keine Verbesserung gebracht, werden die Tassenstößel einzeln wie folgt geprüft

3. Ventildeckel ausbauen

4. Den zu prüfenden Zylinder auf OT stellen. Dazu an der Kurbelwellenschraube im Uhrzeigesinn drehen bis die Prüfstellung     erreicht ist. (Nocken zeigen nach oben, Stößel stehen frei)

5. Den Keil vorsichtig zwischen Nockenwelle und zu prüfenden Stößel schieben und leichten Druck ausüben. Parallel mit der Fühlerblattlehre den Abstand zwischen Stößel und Nockenwelle ermitteln. Lässt sich eine 0,2mm Fühlerblattlehre zwischen den Tassenstößel und die Nockenwelle schieben, ist der hydraulische Tassenstößel defekt.

Die Prüfung muß für jeden Zylinder und jeden Tassenstößel des Zylinders einzeln ausgeführt werden.
